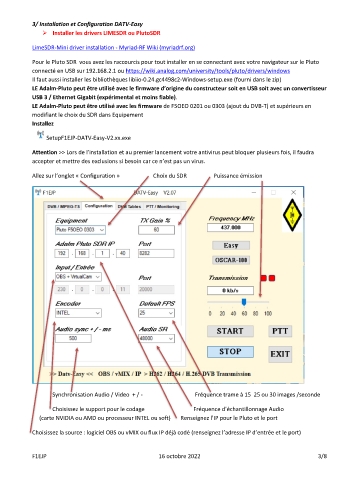

Page 39 - HAMExpo 22 Octobre 2022 Presentation DATV F1TE-F1EJP

3/ Installation et Configuration DATV-Easy
 Installer les drivers LIMESDR ou PlutoSDR

LimeSDR-Mini driver installation - Myriad-RF Wiki (myriadrf.org)

Pour le Pluto SDR vous avez les raccourcis pour tout installer en se connectant avec votre navigateur sur le Pluto
connecté en USB sur 192.168.2.1 ou https://wiki.analog.com/university/tools/pluto/drivers/windows
Il faut aussi installer les bibliothèques libiio-0.24.gc4498c2-Windows-setup.exe (fourni dans le zip)
LE Adalm-Pluto peut être utilisé avec le firmware d’origine du constructeur soit en USB soit avec un convertisseur
USB 3 / Ethernet Gigabit (expérimental et moins fiable).
LE Adalm-Pluto peut être utilisé avec les firmware de F5OEO 0201 ou 0303 (ajout du DVB-T) et supérieurs en
modifiant le choix du SDR dans Equipement
Installez

SetupF1EJP-DATV-Easy-V2.xx.exe

Attention >> Lors de l’installation et au premier lancement votre antivirus peut bloquer plusieurs fois, il faudra
accepter et mettre des exclusions si besoin car ce n’est pas un virus.

Allez sur l’onglet « Configuration » Choix du SDR Puissance émission

Synchronisation Audio / Video + / - Fréquence trame à 15 25 ou 30 images /seconde

Choisissez le support pour le codage Fréquence d’échantillonnage Audio
(carte NVIDIA ou AMD ou processeur INTEL ou soft) Renseignez l’IP pour le Pluto et le port

Choisissez la source : logiciel OBS ou vMIX ou flux IP déjà codé (renseignez l’adresse IP d’entrée et le port)
