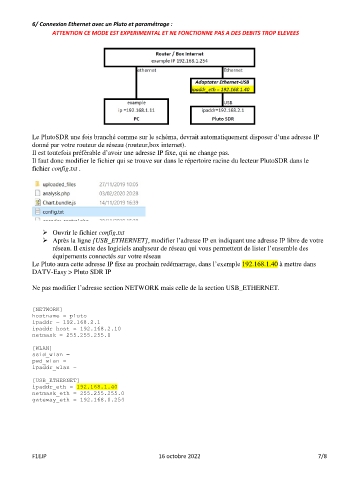

Page 43 - HAMExpo 22 Octobre 2022 Presentation DATV F1TE-F1EJP

6/ Connexion Ethernet avec un Pluto et paramétrage :
ATTENTION CE MODE EST EXPERIMENTAL ET NE FONCTIONNE PAS A DES DEBITS TROP ELEVEES

Le PlutoSDR une fois branché comme sur le schéma, devrait automatiquement disposer d’une adresse IP
donné par votre routeur de réseau (routeur,box internet).
Il est toutefois préférable d’avoir une adresse IP fixe, qui ne change pas.
Il faut donc modifier le fichier qui se trouve sur dans le répertoire racine du lecteur PlutoSDR dans le
fichier config.txt .

 Ouvrir le fichier config.txt
 Après la ligne [USB_ETHERNET], modifier l’adresse IP en indiquant une adresse IP libre de votre
réseau. Il existe des logiciels analyseur de réseau qui vous permettent de lister l’ensemble des
équipements connectés sur votre réseau
Le Pluto aura cette adresse IP fixe au prochain redémarrage, dans l’exemple 192.168.1.40 à mettre dans
DATV-Easy > Pluto SDR IP

Ne pas modifier l’adresse section NETWORK mais celle de la section USB_ETHERNET.

[NETWORK]
hostname = pluto
ipaddr = 192.168.2.1
ipaddr_host = 192.168.2.10
netmask = 255.255.255.0

[WLAN]
ssid_wlan =
pwd_wlan =
ipaddr_wlan =

[USB_ETHERNET]
ipaddr_eth = 192.168.1.40
netmask_eth = 255.255.255.0
gateway_eth = 192.168.0.254

F1EJP 16 octobre 2022 7/8
