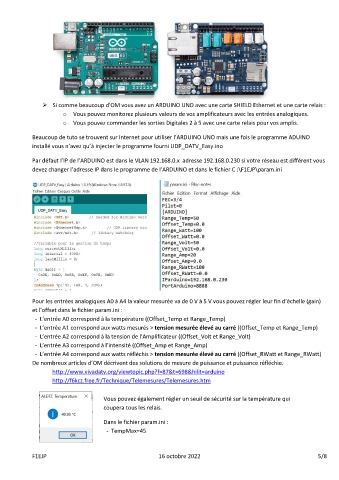

 Si comme beaucoup d’OM vous avez un ARDUINO UNO avec une carte SHIELD Ethernet et une carte relais :
o Vous pouvez monitorez plusieurs valeurs de vos amplificateurs avec les entrées analogiques.
o Vous pouvez commander les sorties Digitales 2 à 5 avec une carte relais pour vos amplis.

Beaucoup de tuto se trouvent sur Internet pour utiliser l’ARDUINO UNO mais une fois le programme ADUINO
installé vous n’avez qu’à injecter le programme fourni UDP_DATV_Easy.ino

Par défaut l’IP de l’ARDUINO est dans le VLAN 192.168.0.x adresse 192.168.0.230 si votre réseau est différent vous
devez changer l’adresse IP dans le programme de l’ARDUINO et dans le fichier C :\F1EJP\param.ini

Pour les entrées analogiques A0 à A4 la valeur mesurée va de 0 V à 5 V vous pouvez régler leur fin d’échelle (gain)
et l’offset dans le fichier param.ini :
- L’entrée A0 correspond à la température ((Offset_Temp et Range_Temp)
- L’entrée A1 correspond aux watts mesurés > tension mesurée élevé au carré ((Offset_Temp et Range_Temp)
- L’entrée A2 correspond à la tension de l’Amplificateur ((Offset_Volt et Range_Volt)
- L’entrée A3 correspond à l’intensité ((Offset_Amp et Range_Amp)
- L’entrée A4 correspond aux watts réfléchis > tension mesurée élevé au carré ((Offset_RWatt et Range_RWatt)
De nombreux articles d’OM décrivent des solutions de mesure de puissance et puissance réfléchie.
http://www.vivadatv.org/viewtopic.php?f=87&t=698&hilit=arduino
http://f6kcz.free.fr/Technique/Telemesures/Telemesures.htm

Vous pouvez également régler un seuil de sécurité sur la température qui
coupera tous les relais.

Dans le fichier param.ini :
- TempMax=45
